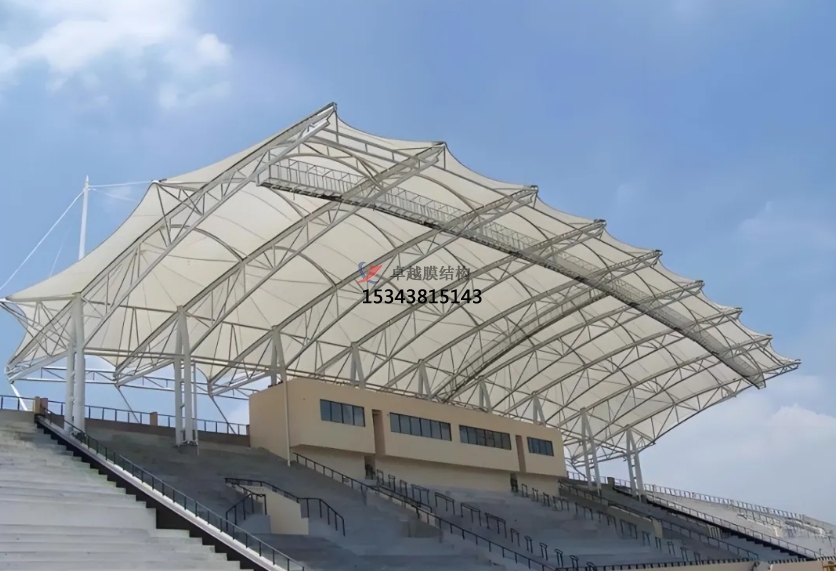

膜結構看臺是目前比較流行的遮陽功能建筑，膜結構看臺以其多樣和良好的力學性能逐漸替代了傳統式的看臺。然而膜結構看臺優美的外形離不開設計師優美的力學設計和優化。以下內容就是關于膜結構看臺需要設計參數以及外形優化的內容。
  一、外形需要確定的參數
當膜結構看臺進入施工圖設計階段時，需要在準備方案的基礎上確定各項與膜面幾何形狀有關的參數，具體有：
(1)膜面分布及膜布經、緯分布方向;
(2)各找形基準點的空間坐標;

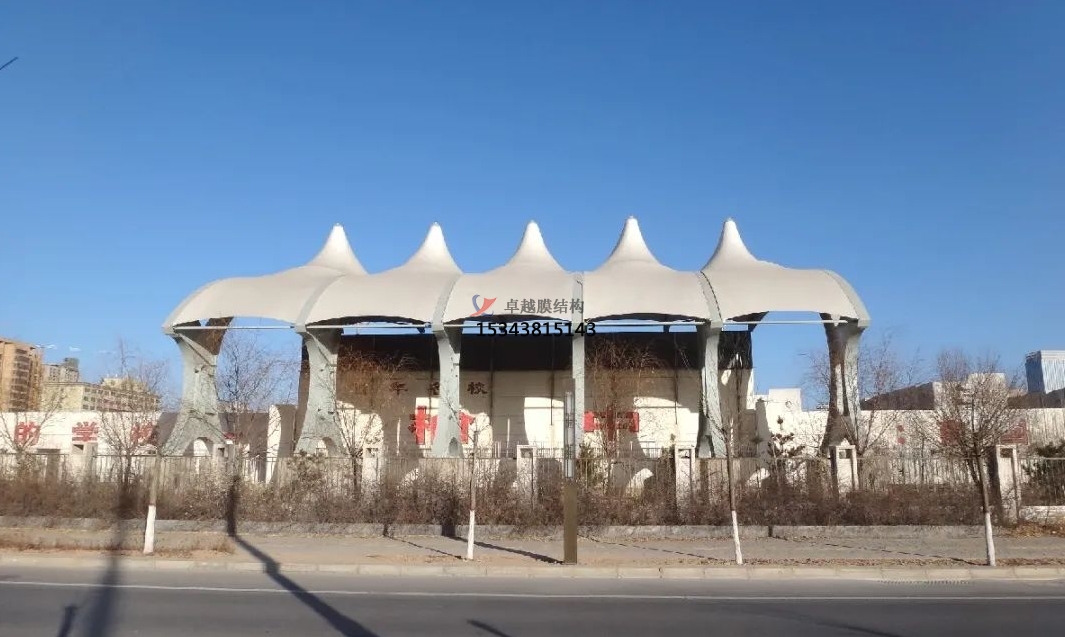

(3)傘形膜結構傘頂?shù)木唧w的位置及帽圈的大小;
(4)邊索以及其他與膜面形狀相關的加強索、脊索和谷索的具體的位置及其相應的弧度;
(5)膜面的應力分布及大小等。
  二、膜結構看臺外形設計技巧
1、雖然膜結構可以形成大面積的覆蓋空間，從方便膜面加工制作及安裝的角度來看，大覆蓋面積的膜結構應進行適當?shù)姆謪^(qū)，以減小單片膜面的面積。將膜面分區的另一個好處是萬一以后發生膜材撕裂的情況，拆卸修補或更換的操作比較方便。
2、對于復雜曲面設計，其膜面是由簡單的曲面組合而成的，對復雜造型的膜面進行分區時要考慮其曲面變化、排水安排及支撐結構體系等因素。
3、柔性邊界膜結構的找形基準點，即膜角節點板的的位置所在，它與膜和支承結構的連接點位置及連接件的尺寸關系密切，應在查看有關圖紙并經現場實際考察后，根據具體情況而定。
  4、傘頂?shù)奈恢糜绊懙侥っ娴男螤睿比Φ拇笮≈苯雨P(guān)系到傘頂處膜的應力大小和膜面焊接制作時的難易程度。為避免膜面應力在傘頂處過于集中，防止熱合線過于密集，帽圈的尺寸不易過小。
5、與膜面相連接的索，如邊索、加強索、脊谷索等的弧度不僅影響到膜面的形狀與覆蓋面積，對索的內力影響也非常明顯，同時邊索的弧度還影響到膜角點處膜布的寬度及節點板邊線的夾角。工程應用上一般取邊索弧形的矢跨比在1：10左右。
6、膜面的應力分布及大小，不僅影響著膜結構看臺外觀的找形，還關系到結構張成后的剛度，所以確定膜面應力時要考慮到所用膜材料的性能、張拉方法及實際張拉的難易程度。
  三、膜面外形的優化
  在確定了與幾何形狀相關的以上內容后，需要重新生成膜面的形狀，并對膜面進行荷載態分析，然后檢查膜面是否有應力過于集中、變形過大，以及是否會出現積水積雪等現象，并進行必要的修改和優化，當修改、優化的膜面形狀得到建筑師和業主的確認后，才能通報其他工種進行協調、配合施工。
