之前小編已經詳細介紹了
膜結構的基本知識，簡單來說膜結構是一種空間結構，其依靠支承體系與高強度
膜材通過一定方式形成一定強度預張力從而保持結構造型，膜面需要沿其邊界設置支承并
施加預張力，膜面可被看作是“面連續”的，而邊界可被看作是“線連續”的，也正是因為這種結構特征，所以必須要求支承體系具有足夠的強度以承擔膜面產生的預張力以及外界載荷與膜面作用所產生的各種作用力，膜結構的支承體系有多種形式，既可是剛性的，也可以是柔性的，既可以是曲面的，也可以是直線的，但是不同的支承結構形式對膜面的受力狀態有很大的影響，所以在設計時應充分考慮兩者的協同工作，今天我們就來說下膜結構的支承體系包含哪些方面。

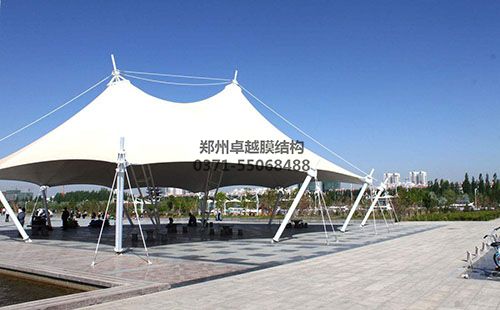

應用了多種支承結構的膜結構遮陽棚
膜結構的加勁索等線狀支承將高低不同的點相連。脊索將膜面內的
高點相連接，谷索將低點相連接。
利用交錯布置的（鋼、織物）脊索、谷索等加勁體系可以形成邊界比較平坦的大型膜屋蓋。加勁索也可以看作是連接膜片間的邊界，同結構的邊界一樣，加勁索也可以設計成曲率連續改變的曲線形式，膜結構通過張力平衡成形，因此膜面的曲率半徑隨著相鄰膜片角度的變化而變化。
二、柔性加勁膜邊
![某膜結構屋頂?shù)娜嵝约觿拍み? src=]()
某膜結構屋頂?shù)娜嵝约觿拍み?/div>
織物條帶或者鋼索等柔性加勁邊只能承受軸向拉力，在膜面上設置柔性加勁邊時要盡量使其與膜面的彎曲半徑相協調。更理想也是更自然的加勁邊應由膜材纖維制成，這樣可以建造純膜材結構，使膜面與加勁邊相協調，這種結構特別適用于外荷載作用下變形較大的情況，將高強織物帶縫合在膜面的邊緣可以形成性質均勻的薄膜結構。
對于大跨度結構，膜邊緣傳來的荷載較大，故一般采用高強鋼索，直徑較小的鋼索可直接放到索套中，而當鋼索直徑較大時，應將膜邊與索脫開并用間隔均勻的連接件將索與加勁邊連接起來。
三、線狀剛性支承——拱 折線構件特別是拱適于用作內部線狀支承結構，這種結構還可以用于結構連接或膜片間的維護結構，采用剛性邊界可使內部線狀支承具有多種形式。
對于膜結構而言，拱是一種更理想的承荷元件，拱元件沿著支撐線的合理布局方便了薄膜鞍狀區域的形成，作為承荷元件的拱僅僅局限于承受壓力應力，與僅受純張力限制的膜的受力線性相反。
四、點狀剛性支承——桅桿 桅桿是支承膜結構邊界、角點一級內部高點的受壓構件，內部高點也可以用外部的桅桿結構吊起以使膜面覆蓋下的空間保持完整，而桅桿又可以分為四種不同的類型：

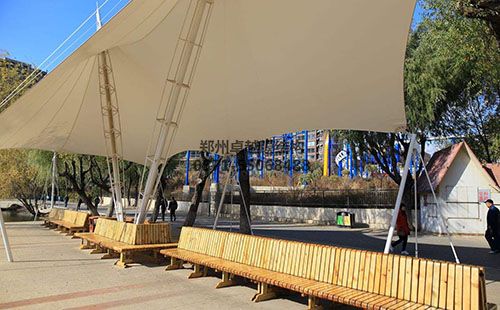

此膜結構景觀棚應用了多種桅桿形式做支承
它用于支承邊界或角點，其更簡單構形是將其布置在邊索合力和錨索合力間夾角平分線上，桅桿的傾角決定了其基礎的位置，而桅桿承受的壓力取決于錨點基礎的位置，錐形管是更理想的桅桿形狀。
2.內部桅桿 其底部一般較接于地板上，而頂部鉸接于匯聚膜面力的加勁邊上，內部桅桿依靠膜面自身實現其平衡，其更優位置取決于作用在桅桿上力的大小及方向，更好將桅桿布置在膜面預應力的合力方向上。只有當膜面及其支承都對稱時，桅桿才是豎直的，鉸接錐形壓桿的更簡單截面為圓形。
3.飛桿 飛桿是由鋼索提供支承以減少地面支承數量的一種措施，在1989年的美國San Diego會議中心Horst Berger很好的次使用了“飛桿”。
4.外部桅桿 若膜面覆蓋空間內部不允許設置支承構件，則可在建筑物外部設置桅桿，通過斜拉索來支承膜面，桅桿的位置及傾斜度應使其不與膜邊相交。若建筑設計要求膜面具有輕盈漂浮的連續內表面，外部桅桿是一種有益的嘗試。
五、基礎 用于支承
張拉膜結構的基礎有多種形式，錨固荷載較小或可移動結構可采用能重復使用的地錨或是重力式儲沙（水）箱，而荷載較大時，更適用的基礎是永久性埋入式錨固基礎，他可以利用基礎周圍的土層共同承載，與重力式混凝土基礎相比較，其對建筑環境帶來的影響較小。大多數情況下膜結構也可以錨固在剛性建筑結構上，負載的作用點應位于墻或者混凝土板的軸線上。與桅桿底座和索的錨座相同，基礎也是結構體系中受力較大的傳力構件。

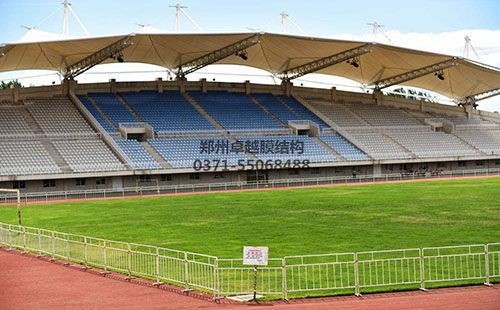

膜結構看臺大多錨固在剛性建筑結構上
以上就是膜結構支承體系包含的5個方面，具體選擇哪種或者幾種支承體系需要根據工程項目的具體情況，如果您對于以上內容還有其他疑問可以在線留言給小編，我看到會給您回復解答，支承結構對于整個膜結構體系來說至關重要，直接關系到整個建筑的成本、質量，一定要慎重選擇，更好的辦法是選擇一家有實力的
膜結構公司，我們卓越就是一家這樣的公司，我們從事膜結構行業已經有10年時間，在100多個城市建設了1000多個
膜結構建筑，獲得了業主的一致好評，歡迎大家隨時考察咨詢。
