自1913年以來(lái)，德國(guó)海德斯（Heytex）公司(Heytex Neugersdorf GmbH （Textil-und Kunststoffwerk）)及其母公司德國(guó)海文高公司(Julius Heywinkel GmbH（Textil-und Kunststoffwerk）)一直是在編織和涂層產(chǎn)品行業(yè)中更具創(chuàng)新精神的企業(yè)。其良好的聲譽(yù)，很好的先歸功于穩(wěn)健經(jīng)營(yíng)的公司，和高科技的工藝技術(shù)。
　　其九十多年的編織和涂層產(chǎn)品生產(chǎn)經(jīng)驗(yàn)中，海德斯(heytex)公司在德國(guó)擁有3個(gè)大型的現(xiàn)代化生產(chǎn)基地，其分別座落德國(guó)的Osnabruck、Bramsche和Neugersdorf城市。 　　1913年成立，1957年合并Wilhelm Karmann公司，1962年起在織物表面進(jìn)行涂層加工，1966年開(kāi)始合成材料的生產(chǎn)，1993年在Neugersdor設(shè)立新的子公司，1997年擁有第套生產(chǎn)幅寬達(dá)5米的生產(chǎn)設(shè)備。

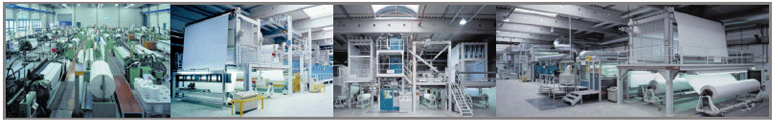

　　2000年，公司搬遷至新的Bramsche的生產(chǎn)基地，面積超過(guò)一萬(wàn)兩千平方米，2001年在Bramsche完成了合成材料生產(chǎn)的二期建設(shè)工程，系列涂層類膜材的年生產(chǎn)能力超過(guò)兩千萬(wàn)平方米，是目前世界上生產(chǎn)規(guī)模更大，研發(fā)能力更強(qiáng)的的涂層織物制造商之一。

　　1、獨(dú)特的改性PVDF徐層
　　
　　海德斯(heytex)膜材在PVDF徐層上添加了特殊的改性助劑，既提高了膜材的自潔性能又能直接焊接，同時(shí)，改性助
　　
　　劑與PVC層內(nèi)添加劑協(xié)同作用，使PVDF 與PVC涂層的結(jié)合更加牢固，不易剝離。
　　
　　2、創(chuàng)新的抗涂層剝離及顏色控制技術(shù)
　　
　　PVDF涂層與PVC涂層之間的剝離現(xiàn)象，一直 是影響膜材質(zhì)量的一個(gè)難題，以前要解決這個(gè)難題必須在PVC涂層中加入添加劑，同時(shí)在PVDF 涂層加入ACRYLIC (丙稀酸酯)，或者在PVC與PVDF兩涂層之間添加底料層。但這兩種方式都會(huì)導(dǎo)致膜材顏色偏黃。海德斯(heytex)公司采用創(chuàng)新抗涂層剝離技術(shù)，并對(duì)PVC及添加劑進(jìn)行再處理，配合獨(dú)特的改性PVDF涂層，不但徹底解決了涂層剝離現(xiàn)象，而且嚴(yán)格控制顏色，使其自然潔白，相同批次膜材沒(méi)有色差，不同批次膜材色差也極小。 　　3、雙面自潔涂層.
　　
　　雙面PVDF自潔層不僅對(duì)膜材頂面有更好的保護(hù)作用，對(duì)膜材底面同樣具有很好的保護(hù)，增加膜材的使用壽命。
　　
　　4、可以直接焊接，無(wú)須打磨
　　
　　海德斯(heytex)膜材完全不用打磨和連接條，可以直接焊接，大大提高焊縫的拉伸強(qiáng)度和附著力，可徹底清除PVDF膜材因焊縫處涂層打磨而產(chǎn)生的焊接強(qiáng)度不穩(wěn)定等工程質(zhì)量隱患，節(jié)約加工成本，縮短加工時(shí)間。
　　
　　5、優(yōu)良的抗菌、防霉性能
　　
　　海德斯(heytex)膜材采用高品質(zhì)的低紗高密度聚酯絲(HT PES LOw WICK)，粘合層中加入優(yōu)良高效的防毛細(xì)、防霉助劑，徹底消除了膜材因側(cè)滲而產(chǎn)生的發(fā)霉，脫落等現(xiàn)象。 　　H2
　　

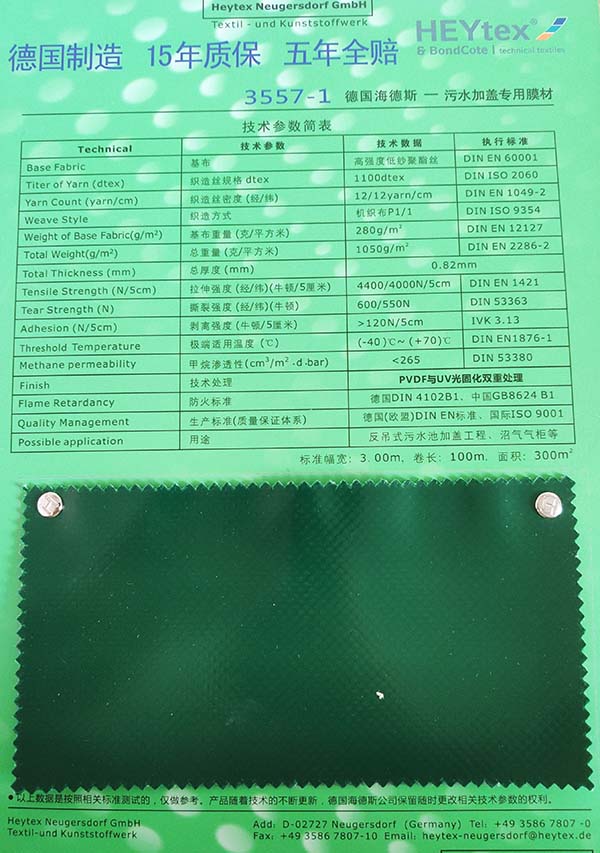

　　德國(guó)海德斯膜材技術(shù)參數(shù)簡(jiǎn)表之一
　　
　　技術(shù)參數(shù)技術(shù)數(shù)據(jù)_執(zhí)行標(biāo)準(zhǔn)
　　
　　基布高強(qiáng)度低紗聚酯絲DIN EN 60001
　　
　　織造絲規(guī)格(dtex) 1100 dtex DIN IS0 2060
　　
　　織造絲密度(經(jīng)/緯) 9/9 yarn/cm DIN EN 1049-2
　　
　　織造方式機(jī)織布L1/1 DIN ISO 9354
　　
　　基布重量(克/平方米) 200 g/m2 DIN EN 12127
　　
　　總重量(克/平方米) 750 g/m2 DIN EN 2286-2
　　
　　總厚度0.59 mm
　　
　　拉伸強(qiáng)度(經(jīng)/緯) (牛頓/5厘米) 3000/3000 N/5cm DIN EN 1421
　　
　　撕裂強(qiáng)度(經(jīng)/緯) (牛頓) 300/300 N DIN 53363
　　
　　剝離強(qiáng)度(牛頓/5厘米)> 120 N/5cm DIN 53359A
　　
　　極端適用溫度(C) (-30)C~ (+70)C DIN EN 1876-1
　　
　　透光率10%
　　
　　降噪?yún)?shù)12 dBA
　　
　　表面處理雙面PVDF
　　
　　防火標(biāo)準(zhǔn)德國(guó)DIN 4102B1、 中國(guó)GB8624B1 .
　　
　　生產(chǎn)標(biāo)準(zhǔn)(質(zhì)量保證體系)德國(guó)(歐盟) DIN EN標(biāo)準(zhǔn)、國(guó)際ISO 9001 .
　　
　　I.以上數(shù)據(jù)為按照相關(guān)標(biāo)準(zhǔn)測(cè)試數(shù)據(jù).僅做參考.產(chǎn)品隨著技術(shù)更新.海德絲公司保留隨時(shí)更改相關(guān)參數(shù)的權(quán)利.
　　
　　II. HeytexH5572建筑膜材為新一代可焊式PVDF復(fù)合材料。雙面PVDF涂層，直接焊接, 10年質(zhì)保。 　　H3
　　
　　德國(guó)海德斯膜材技術(shù)參數(shù)簡(jiǎn)表之一
　　
　　技術(shù)參數(shù)技術(shù)數(shù)據(jù)執(zhí)行標(biāo)準(zhǔn)
　　
　　基布高強(qiáng)度低紗聚酯絲DIN EN 60001
　　
　　織造絲規(guī)格(dtex) 1100 dtex DIN ISO 2060
　　
　　織造絲密度(經(jīng)/緯) 12/12 yarn/cm DIN EN 1049-2
　　
　　織造方式機(jī)織布P2/2 DIN ISO 9354
　　
　　基布重量(克/平方米) 270 g/m2DINEN12127
　　
　　總重量(克/平方米) 900 g/m2 DIN EN 2286-2
　　
　　總厚度0.78 mm
　　
　　拉伸強(qiáng)度(經(jīng)/緯) (牛頓/5厘米) 4200/4200 N/5cm DIN EN 1421
　　
　　撕裂強(qiáng)度(經(jīng)/緯)(牛頓) 550/500 N DIN 4102B1、中國(guó)GB8624B1
　　
　　剝離強(qiáng)度(牛頓/5厘米) . > 120 N/5cm DIN 53359A
　　
　　極端適用溫度(C) (-30)C~(+70)C DIN EN 1876-1 .
　　
　　透光率8%
　　
　　降噪?yún)?shù)15 dBA
　　
　　表面處理雙面PVDF
　　
　　防火標(biāo)準(zhǔn)德國(guó)DIN 4102B1、 中國(guó)GB8624B1
　　
　　生產(chǎn)標(biāo)準(zhǔn)(質(zhì)量保證體系)德國(guó)(歐盟) DIN EN標(biāo)準(zhǔn)、國(guó)際ISO 9001
　　
　　I.以上數(shù)據(jù)為按照相關(guān)標(biāo)準(zhǔn)測(cè)試數(shù)據(jù).僅做參考.產(chǎn)品隨著技術(shù)更新，海德絲公司保留隨時(shí)更改相關(guān)參數(shù)的權(quán)利.
　　
　　II. HeytexH5573建筑膜材為新一代可焊式PVDF復(fù)合材料，雙面PVDF涂層，直接焊接，10年質(zhì)保。
